强排式污水提升设备

当地下室污水不能依靠重力排入室外污水管网中去时，传统的解决方法是在地下室设置集水池（箱）配以污水泵。然而，这种方式存在诸多弊端，如污水中的杂物极易造成堵塞，必须定时清掏或粉碎，即便如此，也很难避免排污泵因堵塞而损坏；另外清掏过程中污水及杂物所散发的臭味污染周围环境则更令人难以接受。

“智能箱式污水提升设备”是我公司自主研发的产品，是地下室污水排放的全自动专业设备。它的特点是将“过滤”和“反冲洗”同时引入污水排放设备中，“过滤”是将杂质固体颗粒挡在集（污）水箱和提升泵之前，从而避免“堵塞”发生，同时避免杂物直接与水泵的叶轮接触，延长了水泵的使用寿命。在污水提升泵的压力下，排水反向通过过滤器，又起到“反冲洗”过滤器的作用，使过滤器内表面的杂物脱落下来，随排水水流带出箱外，排至室外排水检查井。污水泵每提升一次污水，***对过滤器内的杂物及沉淀物反冲洗带走一次，******过滤器表面无杂质沉淀堆积。
应用场合

各类建筑物地下室生活污水的排放场所。
主要特点

1.无堵塞、固液分离
2.无异味、防臭设计、全封闭结构
3.无泄漏、智能三通控制
4.更经济、全自动一体化设计
5.更环保、低碳节能

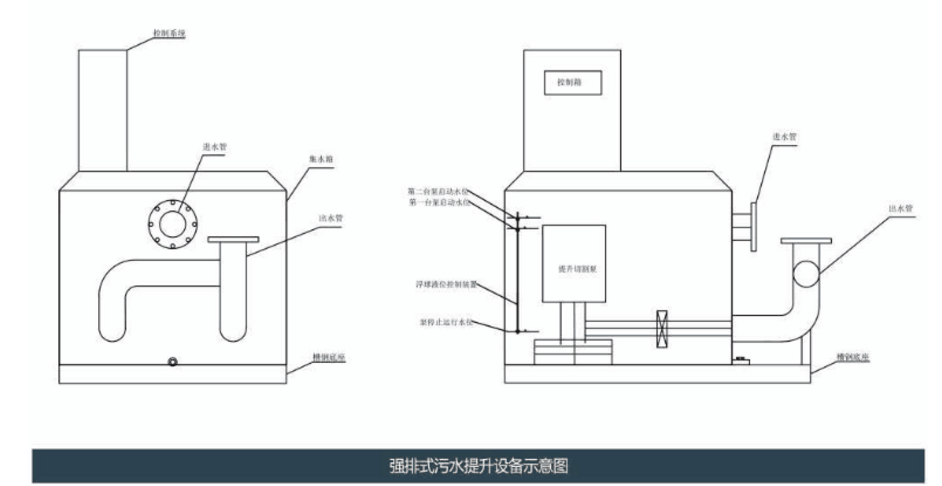

图HYTS系列污水提升系统

全自动地下建筑污水排放成套设备******改变了传统的地下污水排放的方式和理念，采用结构紧凑的一体化设备，全自动运行排放地下污水，不必担心污水泵的经常维修问题，设备的整体性能******。由集水箱、提升泵、止回阀、过滤器、反冲洗装置、智能三通阀及附等组成，工艺流程如下：

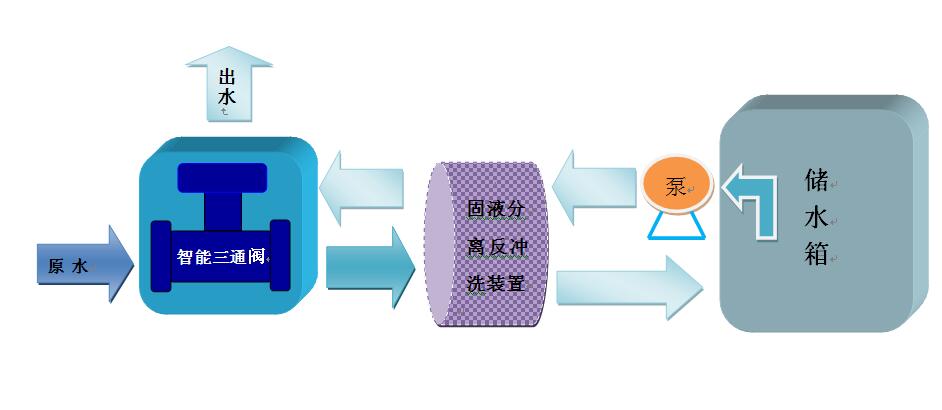

智能箱式污水提升设备工艺流程图
其工作流程如下描述：
1、卫生间排出的污水即原水流入设备进水管，通过智能三通阀流入固液分离反冲洗装置，这时杂物与污水自动分离，杂物挡在过滤器内，污水流入不锈钢箱体。
2、随着污水的流入，箱体里面的水越集越多，当达到一定液位时，这时的不锈钢液位控制器启动，水泵启动，将箱体里面的污水外排，再通过过滤装置，这时挡在过滤器外面的杂物会被一起排走，起到反冲洗作用，一起排到市政管网。
3、随着污水的逐渐排出，箱体内污水液位下降，当下降到设定液位时，不锈钢液位控制器停止工作，水泵停止，等污水集满再启动，周而复始，循环工作。

污水提升设备优势

1.     具有反冲洗功能
设备具有全自动定期定时的反冲洗功能，防止设备箱体结垢，以及残渣在设备淤积，******设备正常稳定运行。
2.     智能三通阀
智能三通阀是我司专用产品。
3. 控制更加******，系统更安全
集水箱上装有液位传感器，液位传感器在一根管内结合了3个浮球传感器。浮球传感器分别设置成不同的液位高度，到达其各自设定的液位时，每个浮球传感器都会发给液位传感器一个信号。信号通过传感器与控制器间的电缆传送给控制器，作出启停水泵的反应。一旦集水箱内液位超过设置的高液位报警位置，传感器将传递信号给控制箱，发出鸣音警报。使用不锈钢浮球式的传感器，使控制更加******，系统更安全。

3.     连接，快捷、简便
密闭水箱，全封闭结构，避免任何异味和气体的泄漏，管道连接快捷、简便。
4.     全方位监测和报警系统
1.标准控制箱除常规水泵故障报警外，可提供高液位报警，并且有故障信号输出功能，便于物业进行中控，监测，确保全年运行。
2、技术特点：

(1)采用精密的固液分离装置，使杂物与污水自动分离，确保水泵叶轮不与杂物接触，解决了传统污水提升中水泵叶轮易被缠绕和损坏的状况，是地下厕所污水排放的革命性改进；
(2)通过******地水力模型计算，使污水自动******地反冲储积在过滤装置中的杂物，一并外排，无需任何人工清理与维修；
(3)独特的反冲洗装置，能随时有效地冲洗水箱内沉积物，确保水箱内自动保持清洁，无沉积物沉积；
(4)多点位全保障的控制系统设计，确保水泵安全******地运行；
(5)全密封设计，确保无异味外泄，特殊设计的通风装置，能有效地防止异味外泄，又能及时的吸了空气，防止水箱内可能发生地真空现象，******设备安全有效地运行；
(6)独特的安全回流装置，确保即使出现止回阀失效，也不会发生污水倒流现象，而且不影响设备的正常运行。
(7)整体结构紧凑，布局合理，占地面积小，安装维修极为方便。

3、技术说明：
（1）装置内水泵台数：1台
（2）运行温度：4~50℃
（3）运行噪音：<45DB
（5）污水杂质颗粒物过流能力：30mm以上。
（6）材质：不锈钢SUS304厚度2.0mm
（7）有效容积：200L
（8）液位控制方式：采用不锈钢液位控制器
（9）电机性能：防护等级：IP68，绝缘等级：F级
（10）电气参数：工作电压：220V±10%，工作频率：50Hz±5%
（11）水泵连接形式：安装于箱体内，水泵和相应管路已经连接好
（12）无污染：水箱采用全密封的结构，污水在密封状态下储存与排放，不外溢、无臭；
（13）控制方式：采用不锈钢液位控制器，设有超限水位声光报警功能，手-自动操作功能；
（14）设备配置：包括不锈钢箱体、功能水泵、紧固件、进出水管及管接件、智能止回阀、智能控制箱及附件等；
（17）控制系统：智能控制箱内主要元器件为施耐德品牌，水泵、液位器电缆线长度为6米；
（18）设备装配要求：各连接部位应牢固******，紧固件无松动，各管道、电气元气件及线路等应布置整齐合理。
