目前，我国经济处于飞速发展时期，公寓、写字楼等高层建筑大量涌现，人们直接用于水箱的水量越来越大。针对水箱、水池内的水因长期停留，致使遭受各种微生物、细菌等污染，而使水的指标达不到卫生标准要求，造成池水的二次污染的情况，我厂依靠雄厚的技术力量，开发研制了水箱自洁臭氧消毒器。
      水箱自洁臭氧消毒器的工作原理是利用高压放电原理产生,高频输出经升压系统后产生正弦波高电压，经电缆与发生器相连，在高频高压的作用下，放电间隙产生冷态等离子体放电生成臭氧。再利用高效的气水混合模式进行气水混合，使其破坏水中微生物、细菌的细胞壁，使细胞再生无法进行，从而达到水的消毒。产品不仅具有良好的杀菌效果，还具有无毒、无锈、不会产生金属离子污染等特点，符合食品卫生要求。

二、产品功能及适用范围
        宏源牌C-G-C-3-10g水箱自洁臭氧消毒器以市政自来水作为进水，用于市政自来水的消毒处理。产品结构上主要由SUS304不锈钢控制箱、臭氧发生器、空气压缩机、冷却装置、释能器和电气控制元件组成，具体运作过程如下：
       启动电源开关后，水箱自洁臭氧消毒器开始运作。空气通过空气压缩机进入高压放电式臭氧发生器，同时臭氧发生器使用一定频率的高压电流制造高压电晕电场，使进入电场的空气中的氧分子发生反应，从而产生出臭氧。臭氧通过与释能器连接的气管进入释能器，在释能器中迅速扩散，与通过释能器内的水迅速反应，达到对水杀菌的目的。
在额定消毒水量下工作，出水的细菌学指标符合《生活饮用水卫生标准》GB5749要求。
三、产品优势
 1、结构合理，造型美观，材料优良。产品精心制作，设计精良，外观为全卫生级不锈钢制作，无污染；
      2、杀菌速度快、效果好。消毒******、无死角的循环扩散处理，具有持续消毒效果。
  3、无二次污染，消毒物质消毒后还原成氧气和水。不改变水的物理、化学性能，不增加水的嗅味， 不产生有毒有害物质，操作简单，管理方便。
   4、安装方便，不需破坏原水箱结构，只需放入水箱内。
   5、运行自动，工作时间可根据用户需要设置，使用方便，无需专人看管。
 四、产品卫生许可批准文号：
 五、产品执行标准
    《臭氧发生器安全与卫生标准》GB28232-2011
 六、主要技术参数（额定总净水流量、净水流量、工作压力等）

名称	技术参数	备注
产品型号	宏源牌C-G-C-3-10g
进出口	304不锈钢管联接
主机外型尺寸	9000mm×360mm×200mm
辅机外形尺寸	220×400
输出功率	300W
进线电源	220V/50Hz
臭氧发生器使用寿命	15000小时
臭氧产量	10g/H
臭氧浓度	2.6/L
额定净水流量	2m³/H
额定总净水量	16Km³
工作压力	0～0.1Mpa
工作水温	5～45℃


七、各主要处理单元与所用材料的名称、规格；

名称	材料	规格型号	是否与水接触
控制箱	SUS304卫生级镜面不锈钢板	550mm*360mm*200mm	否
控制电器元件	包括电压表、指示灯、旋钮等	正泰品牌	否
布水器（释能器主体）	SUS304不锈钢板	直径220mm×400mm	是
臭氧发生器	臭氧发生器	福建新大陆10g臭氧发生器	否
空气压缩机	电磁式空气压缩	海利ACO-318电磁式空气压缩机	否
冷却装置	风机及防尘网	建淮风机120mm*120mm*38mm	否

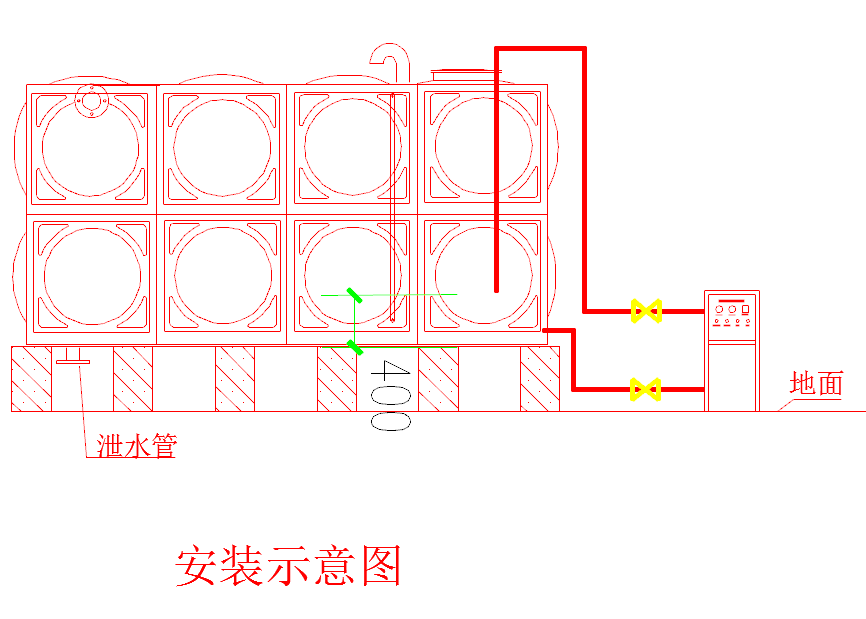

八、产品安装示意图

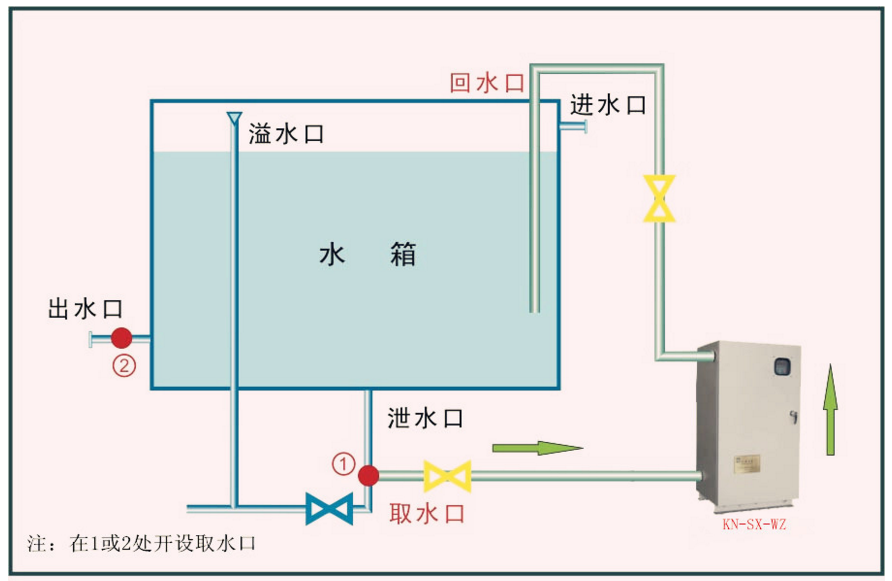

九、安装示意图


 注:   宏源牌C-G-C-3-10g水箱自洁臭氧消毒器为外置式水箱自洁臭氧消毒器。安装时注意，设备主机安装要安装到水箱的外部，距离水箱1米左右；设备进水管要安装到水箱的下部，距水箱底部100毫米，设备出水管从水箱顶部延伸到水箱内部，距箱体底部400毫米，设备出水管应靠近水箱进水管。具体调试方法如下：
       1、设备安装好后，接通220V/50Hz的电源，开机、试机、工作。
       2、设备出厂时电源线自带1.5米。
       3、须清理维护水箱、水池时，先切断设备主电源，再使用时按操作规程接通电源。
4、水箱自洁臭氧消毒器接通电源后，用户可开启手动旋扭检查设备是否能正常工作，然后再根据用户需求进行工作时间设定（具体方法参照序号十一消毒器时间控制设置说明）。设定完成后，按下自动开关按钮，消毒器开始正常工作。
5、消毒器默认工作时间为每天晚上1点—1点30分，4点—4点30分二个时段，用户可根据实际需求设定。

序号	水箱有效容积	消毒器每天建议运行时间	备     注
1	5立方	0.5小时	因水箱内的水白天不停的在流动，故水箱自洁臭氧消毒器运行工作时间设定在夜间消毒处理效果******。
2	10立方	1小时
3	15立方	1.5小时
4	20立方	2小时


十、使用环境
消毒器应能在下述条件下正常工作。
1、进水的水质
浑浊度≤5度
　　总含铁量≤0.3mg/L
　　色度≤15度
　　水温≥5℃
　　总大肠菌群≤1000个/L
　　细菌总数≤2000个/mL
　　2、空气环境
　　环境温度≥5℃
　　空气中******相对湿度≤90% (相当于空气20℃±5℃)
　　3、电源
　　电源频率 50Hz±2.5 Hz
电源电压 220V±22V
